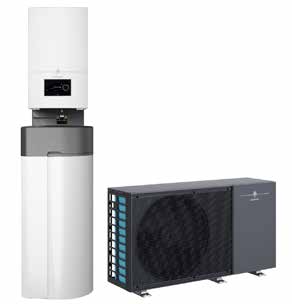

NUEVA bomba de calor monobloc Alezio M V200 De Dietrich

De Dietrich presenta su nueva gama de bombas de calor aire-agua ALEZIO M V200, con potencias desde 6 hasta 11 kW y servicio para calefacción, frío y producción de agua caliente sanitaria mediante depósito acumulador integrado.

La gama ALEZIO M V200 se integra en el concepto de bomba de calor monobloc, no requiriendo para su instalación de la manipulación de gases refrigerantes. Su diseño split, con una unidad exterior y un módulo hidráulico interior totalmente equipado, comporta un proceso de montaje realmente sencillo, con una simple conexión hidráulica entre ambas unidades.

ALEZIO M V200 se suministra con todos los componentes necesarios para el funcionamiento de una instalación: vaso de expansión 8 litros, manómetro, filtro, válvula derivadora, purgador, válvula de seguridad, vaciado, caudalímetro y manómetro. El acumulador de acero esmaltado para la producción de agua caliente sanitaria tiene una capacidad de 177 litros y consta de protección mediante ánodo de sacrificio.

La nueva gama monobloc incorpora la avanzada regulación Diematic Evolution que permite la gestión de hasta dos circuitos (uno de ellos de mezcla) y establecer un control adaptativo en función de la temperatura exterior.

Aerotermia De Dietrich 2021

BOMBAS DE CALOR AIRE-AGUA R410A


BOMBAS DE CALOR AIRE-AGUA R32


BOMBAS DE CALOR AIRE-AGUA MONOBLOC


BOMBAS DE CALOR PARA ACS



C340/640, calderas de gas de pie de condensación

Calderas de pie de gas de condensación con cuerpo de fundición de aluminio-silicio equipadas con cuadro de control DIEMATIC Evolution.

La regulación DIEMATIC Evolution permite gestionar múltiples circuitos de calefacción mediante válvula mezcladora, así como la producción de agua caliente sanitaria mediante acumulador independiente. Es posible también la gestión de un sistema de 2 a 8 calderas C 340 o de 4 calderas C 640 en cascada.

Las calderas C 340 y C 640 ofrecen diferentes posibilidades de conexión aire/humos, tanto en ejecución estanca como en conexión a chimenea. Son calderas de pie de gas de condensación suministradas totalmente montadas y probadas de fábrica.

PRESENTACIÓN DE LA GAMA

• Intercambiador compuesto por elementos de fundición de aluminio-silicio con una gran resistencia a la corrosión, con propiedades de autolimpieza y que no requiere caudal de irrigación mínimo gracias a la modulación del quemador que gestiona las fases transitorias en la instalación que provocan caudales
muy reducidos o incluso inexistentes en la caldera.
• Quemador de gas con revestimiento de fibras metálicas, modulante (del 20 al 100 % en el caso de C 340-… y del 15 al 100 % en el caso de C 640-…) con premezcla total para:
– una adaptación perfecta de la potencia de la caldera a las necesidadesreales de la instalación;
– una calidad óptima de la combustión en todo el rango de potencia gracias a la relación aire/gas constante.
• Encendido electrónico.
• Sonda de ionización.
• Cuadro de control DIEMATIC Evolution con amplias posibilidades de regulación adaptadas a cualquier tipología de instalación, incluyendo la gestión de sistemas en cascada.
• Numerosas posibilidades de configuración de cuadros y conexiones que permiten gestionar elementos de seguridad externos, circuladores modulantes y sistemas asociados a instalaciones solares o de bombas de calor, además de regular de forma programada los circuitos de calefacción con válvulas
mezcladoras.
• Está diseñado para comunicarse con las regulaciones DIEMATIC VM Evolution y con sistemas de telegestión compatibles con el protocolo ModBus.
• Separación de los retornos posible de forma opcional para aprovechar al máximo la condensación.
• Instalación de la caldera especialmente sencilla gracias al sistema de ruedas y riel de guiado que permite deslizar la caldera desde el palé para llevarla a su lugar de instalación.
• Desmontable hasta el cuerpo de caldera sobre la estructura con ruedas para acceder a lugares de difícil acceso.
• Compacta: 1,53 m2 en planta y 568 kg para 651 kW.
• Caldera montada y probada en fábrica.
• Facilidad de mantenimiento:
– Cuerpo de caldera con función de autolimpieza.
– Acceso rápido al quemador y a todos los componentes.
– Acceso rápido a las superficies del intercambiador mediante registro de limpieza.

DIMENSIONES PRINCIPALES

CARACTERÍSTICAS TÉCNICAS

CUADRO DE CONTROL

El cuadro de control DIEMATIC Evolution es un cuadro muy avanzado con una nueva ergonomía de control que integra, de serie, una regulación electrónica programable para adaptar la temperatura de la caldera mediante acción en el quemador modulador en función de la temperatura exterior y de la temperatura ambiente (si se incorpora un termostato ambiente modulante), actuando sobre el nivel de modulación del quemador.

De serie, DIEMATIC EVOLUTION también puede controlar de forma automática una instalación de calefacción con dos circuitos directos sin válvula mezcladora y dos circuitos con válvula mezcladora (la sonda de ida deberá solicitarse aparte, Bulto AD199).

Y si se conecta además la opción «placa + sonda para un circuito de válvula» (Bulto AD249), también pueden controlarse hasta un total de tres circuitos, cada uno de los cuales puede equiparse con un mando a distancia (opcional).

La conexión de una sonda de agua caliente sanitaria permite la programación y la regulación de un circuito ACS (Bulto AD212 opcional).

Esta regulación se ha desarrollado específicamente para permitir la gestión óptima de sistemas que combinan distintos generadores de calefacción (caldera + bomba de calor o sistema solar, etc.). Permite la configuración de toda la instalación de calefacción independientemente de su grado de complejidad.

En las instalaciones de gran tamaño, también pueden conectarse de 2 a 8 calderas en cascada.

En este caso, el cuadro DIEMATIC EVOLUTION se utilizará como máster de la instalación, siempre que las calderas seguidoras incorporen el mismo cuadro de mando.

Pueden conectarse tres circuitos a la caldera máster. Los circuitos adicionales pueden conectarse a las otras calderas de la cascada

CASO PARTICULAR: C 640-…
Las calderas C 640-… están equipadas con dos cuadros DIEMATIC Evolution con funcionamiento en cascada.Para los modelos C 640, debe solicitarse adicionalmente el cable conexión S-Bus AD308 y la sonda de ida AD199 o AD250.



ELIDENS C 140, calderas de pie de gas de condensación



ELIDENS C140-… es una caldera de gas de condensación equipada con un cuerpo de caldera monobloque de aleación de aluminio-silicio.
La gama C140-… está destinada tanto a nueva construcción como a renovaciones de salas de calderas. Las calderas se encuentran disponibles en 3 versiones:
• caldera individual;
• calderas equipadas con kit con botella de equilibrio (versiones C140-…SH);
• calderas equipadas con kit de separación con intercambiador de placas (versiones C140-…EP).
La caldera sola C140 puede suministrarse con uno de los 2 cuadros siguientes a elegir:
• DIEMATIC EVOLUTION: que permite, en función de las opciones conectadas, controlar y regular hasta 3 circuitos de calefacción en función de la temperatura exterior + 1 circuito de ACS. También permite optimizar la gestión de sistemas combinados y, asociado con calderas con cuadro IniControl 2 (o incluso DIEMATIC EVOLUTION), el control de 2 a 7 calderas en cascada.
• IniControl 2: para un funcionamiento a través de una entrada de 0-10 V presente de origen en este cuadro. Se utiliza como caldera esclava en una instalación en cascada controlada por una caldera equipada con el cuadro DIEMATIC EVOLUTION o bien en un sistema en cascada donde cada caldera se controla mediante señal 0-10 V.
Las versiones C140-…EP/SH únicamente están disponibles con el cuadro DIEMATIC EVOLUTION.
ELIDENS C140 está disponible con diferentes configuraciones posibles de conexión aire y humos, tales como conexión estanca vertical, horizontal, biflujo o chimenea.
Para la conexión de dos a cuatro calderas en cascada también existen varios sistemas hidráulicos completos disponibles.
Presentación de la gama de calderas Elidens C140
Las calderas de gas de condensación C140… ofrecen un avanzado diseño y una estética uniforme con el resto de gamas de producto De Dietrich. Los modelos C140 tienen unas dimensiones compactas, con un ancho de 600 mm para toda la gama, y un peso reducido, facilitando así las operaciones de instalación y mantenimiento.
Los modelos C140 están disponibles en tres versiones:
• Versión de caldera individual C140 – 45/65/90/115;
• Versión de caldera equipada con kit de separación con botella de equilibrio C140 – 45/65/90/115 SH;
• Versión de caldera equipada con kit de separación con intercambiador de placas C140 – 45/65/90/115 EP.

ELEVADAS PRESTACIONES

• Rendimiento anual de hasta un 109,5 %
• Rango de modulación del 17-20 al 100 % de la potencia (según el modelo)
• 2 sondas de temperatura de ida y de retorno (para la gestión con un DT del cuerpo de la caldera)

ETIQUETADO ENERGÉTICO

Las calderas C140 – 45 y C140 – 65 se suministran con sus etiquetas energéticas, que incluyen gran cantidad de información: la eficiencia energética, el consumo anual de energía, el nombre del fabricante, el nivel de ruido, etc. Si combina la caldera con, por ejemplo, un sistema solar, un depósito de ACS, un dispositivo de regulación o incluso otro generador, podrá mejorar el rendimiento de su instalación.

Caldera Individual C140 De Dietrich
Calderas equipadas con kit de separación con botella de equilibrio C140- ... SH
Calderas equipadas con kit de separación con intercambiador de placas C140-... EP
Características técnicas caldera Elidens C140
Características modelos C140
Dimensiones principales caldera C140 - 45/65/90/115 (calderas solas)
Dimensiones principales caldera C140 - 45/65/90/115 SH (con kit de separación y botella de equilibrio)
Dimensiones principales caldera C140 - 45/65/90/115 EP (con kit de separación e intercambiador de placas)

CARACTERÍSTICAS TÉCNICAS

Las versiones C140 SH y EP están equipadas con kits para montar en la parte posterior de las calderas que permiten la separación hidráulica del circuito primario (caldera) del circuito secundario (instalación).
Esta separación presenta las siguientes ventajas:
• las dos versiones (SH y EP) permiten un funcionamiento con caudal nulo;
• establecer un punto neutro hidráulicamente;
• asegurar un caudal controlado en el primario;
• permitir un buen control del caudal y de las presiones en el secundario, sobre todo cuando varios circuitos funcionan de forma independiente entre sí;
• ofrecer la posibilidad de tener circuitos con temperaturas distintas en el secundario;
• permitir evacuar el aire gracias a su función desgasificadora;
• decantación y eliminación de los sedimentos gracias a la función de eliminación de sedimentos (únicamente para la versión con kit SH);
• recomendamos usar un recogedor de sedimentos y un desgasificador en el lado secundario (únicamente para la versión con kit EP).
En las versiones EP, la ventaja principal del intercambiador de placas es aislar hidráulicamente los circuitos primario y secundario. De esta forma se protege el cuerpo de la caldera contra las impurezas presentes en el agua del circuito de calefacción secundario (en caso de que se trate de una instalación antigua con posibilidad de óxido, residuos, etc.).
NOTA IMPORTANTE
Estos kits de desacoplamiento montados en la parte posterior de las calderas SH y EP también se encuentran disponibles de forma opcional.

Principio de funcionamiento modelo C140-... SH
Principio de funcionamiento modelo C140-... EP

CUADRO DE MANDO DIEMATIC EVOLUTION

El cuadro de control DIEMATIC EVOLUTION integra una avanzada regulación electrónica programable que permite regular la temperatura de la caldera en función de la temperatura exterior y de la temperatura ambiente (si se incorpora un termostato ambiente modulante), actuando sobre el nivel de modulación del quemador.
De serie, DIEMATIC EVOLUTION también puede controlar de forma automática una instalación de calefacción con dos circuitos directos sin válvula mezcladora y dos circuitos con válvula mezcladora (la sonda de ida deberá solicitarse aparte, -BULTO AD199).
Y si se conecta además la opción «placa + sonda para un circuito de válvula» (-BULTO AD249), también pueden controlarse hasta un total de tres circuitos, cada uno de los cuales puede equiparse con un mando a distancia (opcional).
La conexión de una sonda de agua caliente sanitaria permite la programación y la regulación de un circuito ACS (-BULTO AD212 opcional).
Esta regulación se ha desarrollado específicamente para permitir la gestión óptima de sistemas que combinan distintos generadores de calefacción (caldera + bomba de calor o sistema solar, etc.). Permite la configuración de toda la instalación de calefacción independientemente de su grado de complejidad.
En las instalaciones de gran tamaño, también pueden conectarse de 2 a 7 calderas en cascada.
En este caso, el cuadro DIEMATIC EVOLUTION se utilizará como máster de la instalación, siempre que las calderas seguidoras incorporen el mismo cuadro de mando.
Pueden conectarse tres circuitos a la caldera máster. Los circuitos adicionales pueden conectarse a las otras calderas de la cascada.

Cuadro de mando Diematic Evolution

CUADRO DE CONTROL IniControl 2

El cuadro de control IniControl 2 permite gestionar (sin programación) la caldera mediante una señal 0-10 V configurable. En caso de una instalación en cascada, el cuadro IniControl 2 equipará las calderas esclavas conectadas en serie a la caldera máster equipada con el cuadro DIEMATIC EVOLUTION mediante el cable BUS (opcional).
La temperatura de la caldera, la presión de la red de calefacción y el estado de funcionamiento del generador se indican en la amplia pantalla por medio de símbolos y códigos alfanuméricos; incluye además una función intermitente de alarma.
Para hacer un seguimiento de la instalación, existe la posibilidad de leer el historial de fallos y los contadores horarios de funcionamiento.

Cuadro de control Inicontrol 2

INFORMACIÓN NECESARIA PARA LA INSTALACIÓN

INSTALACIÓN C140 (calderas INDIVIDUALES y versiones SH y EP)

Las calderas C140 -… pueden instalarse en cualquier lugar de una ubicación, pero siempre que se trate de un lugar protegido de las heladas y que pueda ventilarse. El índice de protección permite instalarlas en la cocina y en el cuarto de baño, a excepción de los volúmenes de protección 1 y 2. Para garantizar una buena accesibilidad alrededor de la caldera, recomendamos que se respeten las dimensiones mínimas indicadas en la imagen contigua.
Ventilación del local
(en conexión de chimenea, tipo B23, únicamente)
La sección de ventilación del local (de donde se aspira el aire de combustión) debe cumplir la reglamentación vigente.
NOTA:
En el caso de las calderas conectadas a una chimenea estanca concéntrica (conexiones de tipo C13x o C33x), no es necesaria la ventilación del local de instalación.

Cotas de instalación de las calderas C140...



EVODENS PRO AMC, calderas murales de condensación

Calderas murales de gas de condensación EVODENS Pro AMC
modelos EVODENS PRO AMC 45, AMC 65, AMC 90 y AMC 115
Las calderas EVODENS PRO pueden suministrarse con uno de los 2 cuadros de control siguientes en opción:
• DIEMATIC EVOLUTION: que permite, en función de las opciones conectadas, controlar y regular hasta 3 circuitos de calefacción según la temperatura exterior + 1 circuito de ACS. También permite optimizar la gestión de sistemas combinados y, asociado con calderas con cuadro IniControl 2 (o incluso DIEMATIC EVOLUTION), el control de 2 a 7 calderas en cascada.
• IniControl 2: para un funcionamiento a través de una entrada de 0-10 V presente de origen en este cuadro. Se utiliza como caldera esclava en una instalación en cascada controlada por una caldera equipada con el cuadro DIEMATIC EVOLUTION o bien en un sistema en cascada donde cada caldera se controla mediante señal 0-10 V.
EVODENS PRO está disponible con diferentes configuraciones posibles de conexión aire y humos, tales como conexión estanca vertical, horizontal, biflujo o chimenea.
Para la conexión de 2 a 10 calderas en cascada también existen varios sistemas hidráulicos completos; en este folleto se describen las versiones de 2 a 4 calderas.
Modelos propuestos con los tipos de cuadros para las calderas EVODENS PRO AMC
Caracterísitcas técnicas y pretaciones de las calderas EVODENS PRO AMC
Dimensiones principales de la caldera EVODENS PRO AMC 45 / 65 / 90 y 115

Cuadro de control DIEMATIC EVOLUTION

El cuadro de control DIEMATIC EVOLUTION integra una avanzada regulación electrónica programable que permite regular la temperatura de la caldera en función de la temperatura exterior y de la temperatura ambiente (si se incorpora un termostato ambiente modulante), actuando sobre el nivel de modulación del quemador.
De serie, DIEMATIC EVOLUTION también puede controlar de forma automática una instalación de calefacción con dos circuitos directos sin válvula mezcladora y dos circuitos con válvula mezcladora (la sonda de ida deberá solicitarse aparte, -BULTO AD199).
Y si se conecta además la opción «placa + sonda para un circuito de válvula» (-BULTO AD249), también pueden controlarse hasta un total de tres circuitos, cada uno de los cuales puede equiparse con un mando a distancia (opcional).
La conexión de una sonda de agua caliente sanitaria permite la programación y la regulación de un circuito ACS (-BULTO AD212 opcional).
Esta regulación se ha desarrollado específicamente para permitir la gestión óptima de sistemas que combinan distintos generadores de calefacción (caldera + bomba de calor o sistema solar, etc.). Permite la configuración de toda la instalación de calefacción independientemente de su grado de complejidad.
En las instalaciones de gran tamaño, también pueden conectarse de 2 a 7 calderas en cascada.
En este caso, el cuadro DIEMATIC EVOLUTION se utilizará como máster de la instalación, siempre que las calderas seguidoras incorporen el mismo cuadro de mando.
Pueden conectarse tres circuitos a la caldera máster. Los circuitos adicionales pueden conectarse a las otras calderas de la cascada.

Cuadro de control DIEMATIC EVOLUTION para las calderas EVODENS PRO AMC

CUADRO DE CONTROL IniControl 2

El cuadro de control IniControl 2 permite gestionar (sin programación) la caldera mediante una señal 0-10 V configurable. En caso de una instalación en cascada, el cuadro IniControl 2 equipará las calderas esclavas conectadas en serie a la caldera máster equipada con el cuadro DIEMATIC EVOLUTION mediante el cable BUS (opcional).
La temperatura de la caldera, la presión de la red de calefacción y el estado de funcionamiento del generador se indican en la amplia pantalla por medio de símbolos y códigos alfanuméricos; incluye además una función intermitente de alarma.
Para hacer un seguimiento de la instalación, existe la posibilidad de leer el historial de fallos y los contadores horarios de funcionamiento.

CUADRO DE CONTROL IniControl 2 para las calderas EVODENS PRO AMC

SISTEMAS EN CASCADA

Los sistemas en cascada AMC de 45 a 115 se encuentran disponibles en 2 versiones: • LW: para alineación en la pared de las calderas que la componen;
• LV: para alineación en el suelo de las calderas que la componen.
Estos sistemas incluyen:
• la botella de equilibrio: 1 modelo de botella de hasta 350 kW, otro modelo para las potencias > 350 kW;
• el colector de conexión de las calderas que incluye los tubos de conexión de ida y de retorno de calefacción Ø de 65 mm, los tubos de conexión de gas Ø de 50 mm soldadas al colector y las bridas;
• las bombas caldera modulantes clase A (EEI < 0,23);
• los kits de conexión de la caldera con la válvula de salida, la válvula de retorno multifunción (con válvula de llenado y vaciado, válvula de aislamiento, válvula antirretorno, válvula de seguridad y conexión para un vaso de expansión) y la válvula de gas;
• el riel de montaje en la pared para las versiones LW o los montantes de soporte con las estructuras de montaje de las calderas para las versiones LV;
• la sonda de salida + la vaina de sonda y el cable de conexión BUS entre calderas.
NOTA: Las calderas deben pedirse por separado.

SISTEMAS EN CASCADA para EVODENS PRO AMC
Tabla con ejemplos de combinaciones de "cascada" de 80 a 428 Kw. Propuestas en función de la potencia total deseada para las calderas EVODEONS PRO AMC

Caldera Naneo S

Naneo S, caldera mural de gas de condensación.
La nueva caldera Naneo S es una caldera doméstica de condensación, compacta, práctica y de reducidas dimensiones, pero con un alto rendimiento y un gran ahorro energético.
Eficiencia y ahorro de energía. Alto rendimiento, ahorro energético, quemador modulante, intercambiador de aluminio-silicio
Máximo confort en agua caliente sanitaria
Simplicidad de instalación y mantenimiento
Confort bajo control. Desde cualquier lugar y en cualquier momento
Robustez
Tabla de modelos. Identifique sus necesidades

KALIKO, bomba de calor para ACS

Las bombas de calor para acs TWH pueden tomar el aire del ambiente o exterior hasta -5 °C.
Producen agua caliente sanitaria hasta 65 °C, por lo que pueden reemplazar un calentador eléctrico. Los modelos TWH 200 E y 300 E incorporan una resistencia de apoyo de 2,4 kW.
El modelo TWH 300 EH incorpora una resistencia eléctrica de apoyo de 2,4 kW así como un intercambiador adicional para un apoyo hidráulico mediante caldera o energía solar.
Los componentes principales son:
– Cuba esmaltada con protección mediante ánodo de corriente inducida
– Compresor rotativo
– Evaporador compuesto por tubos de cobre y aletas de aluminio
– Condensador de aluminio dispuesto alrededor de la cuba
– Regulación específica para la producción de acs , incluyendo programación, diferentes modos de funcionamiento, gestión del apoyo, función antilegionela, modo antihielo, desescarche.
– Aislamiento de elevado espesor (0% CFC).

Condiciones de uso:

Temperatura máxima de servicio: cuba: 90°C / intercambiador (TWH 300 EH): 90°C
Presión máxima de servicio: cuba: 10 bar / intercambiador (TWH 300 EH): 10 bar
Temperatura aire para funcionamiento bomba de calor: -5 a +35°C

Cuadro de control:

El cuadro de control incluido en los acumuladores con bomba de calor TWH es una regulación programable fácil de usar e intuitiva que además se puede extraer y situar en pared. Permite seleccionar distintos modos de funcionamiento (Automático, Eco, Boost y Vacaciones). La producción de agua caliente sanitaria se puede optimizar aún más mediante un contacto de tarifa reducida/tarifa normal o mediante una programación horaria ajustada: también se pueden definir 3 periodos al día de confort
de acs ajustables. La regulación permite igualmente ajustar el volumen de agua caliente sanitaria gestionando (indicado en la pantalla) el modo de calentamiento del acumulador: mediante el módulo BDC, la resistencia eléctrica, el aporte hidráulico (modelo TWH 300 EH) o la suma de los distintos modos. También incorpora una función de contador horario y otras funciones tales como la protección antihielo, antilegionela y desescarche.

Instalación:

El emplazamiento debe tener una superficie mínima de 30 m3 para garantizar una renovación suficiente del aire.

Conexión eléctrica:

Las bombas de calor para acs TWH se suministran con 1 cable de alimentación de 230 V/50 Hz. Debe alimentarse mediante un circuito equipado con un interruptor omnipolar con una distancia de apertura superior a 3 mm y protegido por un disyuntor de 16 A.

Conexión hidráulica:

TWH 300 EH con apoyo mediante caldera.

Los TWH incorporan un contacto de «tarifa normal/tarifa reducida» que permite instalarlos sustituyendo a un calentador eléctrico ya existente sin necesidad de modificar la instalación. La conexión de este contacto también permite desautorizar el funcionamiento del módulo BDC y del aporte eléctrico en las horas de tarifa normal (para dar preferencia al calentamiento mediante el aporte hidráulico solar por ejemplo en los modelos TWH 300 EH).

TWH 300 EH con apoyo hidráulico solar o caldera:

El acoplamiento a captadores solares (de entre 3 y 5 m2) permite producir la energía diaria necesaria,, mientras que el grupo bomba de calor puede aportar el complemento de hasta 65°C.
El acoplamiento a una caldera permite aportar un confort adicional si las necesidades de acs aumentan temporalmente.
