Válvulas mezcladoras de 3 y 4 vías con servomotores

Introducción Sistema Puesta en obra

Válvulas mezcladoras de 3 y 4 vías en latón
vmezcla34  – Construcción en latón resistente a la corrosión.
– Idóneas para servicio en suelo radiante.
– Incluyen mando manual; motorización directa con motores ESBE.
– Conexiones roscadas hembras.
– Temperatura de operación: -30 ºC a +110 ºC.Medidas de:
3V 1/2″; 3V 3/4″; 3V 1″; 3V 1 1/4″
4V 1/2″; 4V 3/4″; 4V 1″; 4V 1 1/4″

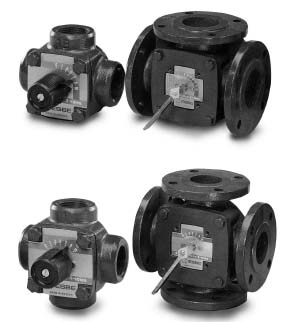

Válvulas mezcladoras de 3 y 4 vías en fundición gris
vmezcla34gris – Incluyen mando manual; motorización directa con motores ESBE
– Conexiones:
3/4″ – 2″: roscadas hembra
DN 40 – DN 150: bridas PN10
– Temperatura de operación: -15 ºC a + 110 ºC.
Medidas de:
-3V 3/4″; 3V 1″; 3V 1 1/4″; 3V 1 1/2″; 3V 2″
-3V DN 40; 3V DN 50; 3V DN 65; 3V DN 80; 3V DN 100; 3V DN 125; 3V DN 150
-4V 3/4″; 4V 1″; 4V 1 1/4″; 4V 1 1/2″; 4V 2″
-4V DN 65; 4V DN 80; 4V DN 100; 4V DN 125; 4V DN 150

Servomotores serie 60
 servo60 – Montaje directo sobre válvulas ESBE hasta 1-1/2″ o DN 40
– Modelos a 230 Vca y a 24 Vcaz
– Giro de 90º
– Opciones de control a tres puntos, todo-nada o proporcional
– Par de acutación: 5 N-m
– Clase de protección: II
– Índice de protección: IP 41
– Temperatura ambiente admisible: -15 ºC a + 55 ºC
– Mando manual desembragable
– Contacto auxiliar opcional (excepto en mod.62P)
– Incluye cable de conexión de 1,5 m

tablaservo60

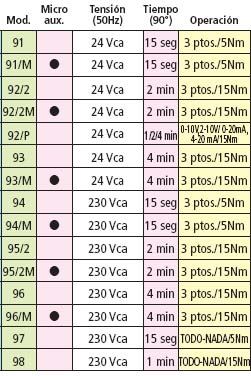

Servomotores serie 90
servo90 – Montaje directo sobre válvulas ESBE hasta DN 150
– Modelos a 230 Vca y a 24 Vca
– Giro ajustable entre 30º y 180º (excepto mod.92P:90º)
– Opciones de control a tres puntos, todo-nada o proporcional
– Par de actuación: 5 o 15 N·m, según modelo
– Clase de protección: II
– Índice de protección: IP 54
– Temperatura ambiente admisible:-15 ºC a + 55 ºC
– Mando manual desembragable

tablaservo90
